LVS(linux virtual server) 做网关的几种转发模式
DR(direct routing)
路由收包后先给到同vlan的LB,LB根据负载均衡策略选择后端X,将mac改为X的mac地址并发送
优势:
- X的response不需要过LB,X的response发给路由,路由送给client
- LB只是作为指路人,修改destination mac,并没有其他逻辑,所以性能很高
劣势 - LB和X必须处于同vlan
- 必须依赖ARP发现X的mac
- 修改MAC层,不对IP/TCP操作,所以不支持端口映射
NAT
地址变换,LVS向后端转发时修改src-ip和dest-ip,确保X的response回包dest-ip是LVS

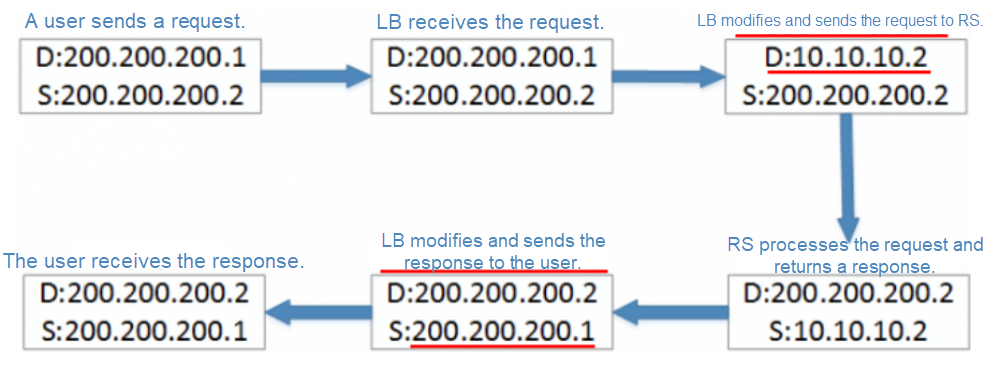

注意看第三个, S 是 200.200.200.2,对应第一张图的S,说明LB NAT向后端转发时,只修改了dest-ip。dest-ip指向X。
为了确保第四步response能够改回正确的src-ip,LB内部需要维护 (10.10.10.2, 200.200.200.2) 到 (200.200.200.1, 200.200.200.2)的映射,收到(10.10.10.2, 200.200.200.2)后查表改成(200.200.200.1, 200.200.200.2)
优势
- 支持端口映射
- 配置简单
劣势 - LVS和X必须同子网,并且LVS必须是网关,才能修改src-ip。不修改src-ip直接发给C,C四元组找不到对应的连接,TCP reset
FULL-NAT
和NAT大体相同,如果说上面的NAT是DNAT(destination-NAT),那么FULL-NAT更像是 SD-NAT(source-destination-NAT。同时修改src-ip和dest-ip,dest-ip依旧是X的rip(real ip),src-ip是 LB。X和LB就算不同vlan,依旧可以经路由转发给LB,LB最后发给cip
优势
- LB 和 X 可以不同vlan
劣势 - FULL-NAT同时修改src和dest ip,会导致X拿不到真正的 cip,一些依赖cip的后端服务会出问题
解决办法
cip通过tcp option字段传递,后端服务器安装TOA模块,从option读出cip再给上层应用
reference
Load Balancing - Linux Virtual Server (LVS) and Its Forwarding Modes
